Poziomowanie podwaliny bez błędów praktyczny poradnik na 2026

Huśtawka w najmniej spodziewanym miejscu potrafi rozerwać dom szkieletowy na pół, a milimetrowy błąd na fundamencie zamienia się w centymetrowe pęknięcia tynku po pierwszej zimie. Poziomowanie podwaliny to pierwszy moment, w którym konstrukcja styka się z podłożem i jedyny, w którym można tanio naprawić wszystko, co pójdzie nie tak. Ten temat odsłania mechanikę, która decyduje, czy budynek przetrwa pięćdziesiąt lat w jednym kawałku, czy zacznie się rozsypywać po pierwszej wichurze.

• Hydroizolacja i podkładki pod podwaliną
• Najczęstsze błędy przy poziomowaniu podwaliny
• Kontrola poziomu podwaliny przed montażem ścian
• Kotwienie podwaliny do fundamentu wymiarowanie i typy złączy
• Schemat decyzyjny: prefabrykacja czy montaż na budowie
• TOP 5 błędów wykonawczych na budowie
• Checklist wykonawcy
• Ramy prawne i normatywne
• Wizualizacja rozkładu obciążeń

Hydroizolacja i podkładki pod podwaliną

Podwalina leży na fundamencie, ale nigdy nie powinna dotykać betonu bezpośrednio. Beton kapilarnie podciąga wodę, a drewno nawet suszone komorowo do wilgotności 12-18% w kontakcie z wilgocią pęcznieje, gnije i traci nośność w ciągu kilku sezonów.

Przekładka hydroizolacyjna musi spełniać trzy warunki jednocześnie: odcinać podciąganie kapilarne, rozkładać punktowy nacisk na większą powierzchnię i kompensować drobne nierówności betonu. Papa asfaltowa na zimno sprawdza się słabo mięknie latem i pęka zimą, a przy nierównym fundamencie tworzy mostki powietrzne, w których gromadzi się kondensat.

Znacznie lepiej działają podkładki elastomerowe EPDM o grubości 3-5 mm, które zachowują elastyczność w zakresie od -40°C do +90°C. Podkładka o wymiarach 100×100 mm pod słupkiem przenosi obciążenie rzędu 8-12 kN przy trwałym odkształceniu poniżej 1 mm, co odpowiada wymogom Eurokodu 5 (PN-EN 1995-1-1) dla konstrukcji drewnianych.

Pod podwalinę warto ułożyć pasek membrany EPDM szerokości równej grubości podwaliny, najczęściej 45-58 mm. Membrana powinna wystawać 2-3 mm poza obrys belki dzięki temu krawędź nie kapilarnie nie zasysa wody z odsadzki fundamentu. Połączenia pasów wykonuje się na zakładkę 100 mm, klejoną taśmą butylową, bo zwykłe klejenie akrylową nie wytrzymuje temperatur powyżej 60°C, które latem potrafi osiągnąć nagrzany beton.

Najczęstsze błędy przy poziomowaniu podwaliny

Pięć błędów powtarza się na polskich budowach regularnie, niezależnie od regionu. Każdy z nich obniża żywotność konstrukcji o kilkanaście lat, a wszystkie razem potrafią zdestabilizować dom po pierwszej silnej wichurze.

Poziomowanie na oko zamiast niwelatorem to grzech pierworodny. Oko ludzkie rozróżnia odchylenia rzędu 2-3 mm na metr, podczas gdy fundament toleruje maksymalnie 1 mm/m wzdłuż ściany i 2 mm/m w kierunku poprzecznym. Bez niwelatora laserowego z dokładnością 0,5 mm/10 m (koszt wypożyczenia 40-60 zł dziennie) nie da się uzyskać powtarzalnych wyników.

⚠️ Brak ciągłości izolacji przeciwwilgociowej na łączeniach pasów membrany to drugi grzech. Woda, która raz znajdzie szczelinę, kapilarnie wędruje pod całą podwaliną w ciągu kilku tygodni. W skrajnych przypadkach jeden źle sklejony zakład potrafi zawilgocić 15 m bieżących belki.

Stosowanie klinów z miękkiego drewna (sosna, świerk) do korekcji wysokości to trzecia pułapka. Klin pod obciążeniem 5-10 kN (typowy słup ściany) wciska się w podwalinę o 2-4 mm rocznie, stopniowo obniżając punkt podparcia. Kliny stalowe z podkładką EPDM rozwiązują problem, bo stal pracuje w zakresie sprężystym i nie odkształca się plastycznie.

Czwarty błąd: pomijanie podkładek pod słupkami ścian usztywniających. Słupek narożny przenosi obciążenie pionowe 12-18 kN i jednocześnie siły poziome z wiatru, więc podkładka musi przenosić naczk na beton bez punktowego wgniecenia. Podkładka elastomerowa 100×100 mm rozkłada siłę na powierzchnię 100 cm², obniżając naczk do 1,2-1,8 MPa bezpiecznie poniżej wytrzymałości betonu C20/25.

Piąty błąd, najbardziej podstępny: brak kontroli poziomu po montażu każdej ściany. Ekipa wyrówna podwalinę, zamontuje ściany, zamknie konstrukcję stropem a po tygodniu okaże się, że jedna ściana stoi 8 mm wyżej niż pozostałe. Korekta w tym momencie wymaga demontażu stropu i kilku słupków, co kosztuje 8-15 tys. zł. Kontrola po każdym etapie (podwalina, ściany parteru, strop, ściany piętra) zajmuje 15 minut i kosztuje zero.

Kontrola poziomu podwaliny przed montażem ścian

Kontrola to nie jednorazowy pomiar, lecz ciąg czynności, które zaczynają się od ustawienia niwelatora i kończą na podpisaniu protokołu odbioru. Pominięcie któregokolwiek etapu przenosi odpowiedzialność za późniejsze pęknięcia na wykonawcę, a w praktyce sądowej na inspektora nadzoru, jeśli ten podpisał odbiór bez weryfikacji.

Etap pierwszy: ustawienie niwelatora w osi budynku, w miejscu, z którego widać wszystkie narożniki bez przesuwania. Najazd niwelatorem na niestabilną łatę to najczęstsze źródło błędów przy wietrznej pogodzie łata drga i odczyt „pływa" o 1-2 mm. Rozwiązanie: łata z libelką i statyw stabilizowany workami z piaskiem.

Etap drugi: wyznaczenie reperu zerowego, czyli najwyższego punktu fundamentu. Wszystkie pozostałe pomiary odnosi się do tego punktu przez odjęcie różnicy wysokości. Reper ustala się niwelatorem z dokładnością 0,5 mm, a jego położenie zaznacza farbą na betonie i opisuje w dzienniku budowy.

Etap trzeci: obliczenie grubości podkładek korekcyjnych w każdym punkcie podparcia podwaliny. Wzór jest prosty: wymagana grubość = wysokość repera, wysokość w punkcie + grubość membrany EPDM. Różnice rzadko przekraczają 15-20 mm, ale właśnie te milimetry decydują o równości całej ściany.

Etap czwarty: fizyczne ułożenie podkładek i kontrolny pomiar po ułożeniu, ale przed montażem podwaliny. Pomiar kontrolny powinien wykazać odchylenie poniżej 1 mm względem wartości obliczonej. Jeśli odchyłka przekracza 2 mm, podkładkę wymienia się na inną nie koryguje się jej klinami ani podkładkami dodatkowymi.

Etap piąty: montaż podwaliny i pomiar finalny w osiach słupków. Dopuszczalne odchylenie wynosi 1 mm/m wzdłuż ściany i 2 mm/m w kierunku prostopadłym wartości zgodne z PN-EN 1995-1-1. Po przekroczeniu tych wartości konieczna jest korekta przed przystąpieniem do montażu ścian.

Etap szósty: odbiór przez kierownika budowy z wpisem do dziennika. Wpis powinien zawierać: datę, warunki pogodowe, użyty sprzęt pomiarowy, wyniki pomiarów w kluczowych punktach, klasę zastosowanej membrany i typ podkładek. Bez tego wpisu kierownik budowy nie ma dowodu, że kontrola się odbyła, a ubezpieczyciel w razie szkody odmówi wypłaty.

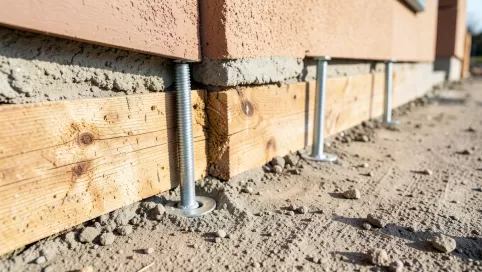

Kotwienie podwaliny do fundamentu wymiarowanie i typy złączy

Samo poziomowanie nie wystarczy podwalina musi być zakotwiona, by przenieść siły poziome z wiatru. Dom szkieletowy o powierzchni 120 m² na otwartej działce narażony jest na parcie wiatru rzędu 0,6-1,2 kN/m² w zależności od strefy wiatrowej wg PN-EN 1991-1-4. Łączne obciążenie poziome na całą bryłę sięga 30-70 kN, co wymaga starannego doboru kotew.

Dwa mechanizmy niszczą konstrukcję niekotwioną. Pierwszy to przesuw siły poziome przesuwają cały budynek względem fundamentu, rozrywając przyłącza wody, kanalizacji i prądu. Drugi to obrót moment sił unosi narożniki i krawędzie, odrywając podwalinę od betonu. Zwykłe kotwy przenoszą tylko przesuw, dlatego w strefach narożnych i ścianach usztywniających stosuje się hold-downy (kotwy przeciwwywrotne) o nośności 8-25 kN.

Zasada obliczeniowa jest prosta: suma nośności wszystkich kotew w danym kierunku musi przekraczać sumę sił wiatru z odpowiednim współczynnikiem bezpieczeństwa (zwykle 1,3-1,5). Dla domu o obrysie 10×12 m w strefie wiatrowej II wymagana nośność kotew w kierunku dłuższym wynosi około 12 kN, w krótszym 8 kN. Rozkład: 6-8 kotew M10 w kierunku dłuższym i 4-6 w krótszym, plus 4 hold-downy w narożnikach.

Najczęstszy błąd to kotwienie przez podwalinę bez hold-downów. Kotwa przelotowa M10 przenosi siłę 4-6 kN, ale nie chroni przed obrotem moment wiatru unosi narożnik, a kotwa po prostu wygina się w betonie. Testy laboratoryjne pokazują, że ściana bez hold-downów traci stateczność przy obciążeniu o 40-60% niższym niż ściana z prawidłowymi kotwami przeciwwywrotnymi.

Rozmieszczenie kotew zależy od obrysu budynku. W domu prostokątnym 10×12 m z dwiema ścianami usztywniającymi w kierunku podłużnym i dwiema w poprzecznym kotwy rozkłada się równomiernie co 1,2-1,5 m wzdłuż każdej ściany zewnętrznej, z hold-downami w każdym narożniku i przy każdej ścianie usztywniającej. Jeśli ściany zewnętrzne są krótsze niż 4 m, angażuje się ściany wewnętrzne ich łączna nośność musi pokryć brakującą różnicę.

Schemat decyzyjny: prefabrykacja czy montaż na budowie

Prefabrykacja ścian w zakładzie kontrolowanym daje przewagę jakościową poziomowanie odbywa się na stole warsztatowym z dokładnością 0,3 mm/m, niezależnie od pogody. Montaż na budowie narażony jest na wiatr, deszcz i nierówności terenu, ale daje elastyczność w przypadku nietypowych kształtów.

Dla domów do 150 m² powierzchni zabudowy prefabrykacja zwykle nie zwraca się kosztowo transport paneli 6×3 m na odległość powyżej 80 km podnosi cenę o 15-25%. Montaż na budowie trwa wprawdzie 5-7 dni dłużej, ale łączny koszt pozostaje niższy. Powyżej 200 m² lub przy powtarzalnych modułach prefabrykacja wygrywa o 10-20% czasu i 5-15% kosztu.

TOP 5 błędów wykonawczych na budowie

Za płytkie osadzenie szpilek to plaga kotwa M10 zagłębiona na 40 mm zamiast wymaganych 80 mm traci 40-50% nośności. Beton przy powierzchni ma niższą wytrzymałość, a strefa kotwienia powinna sięgać minimum 8-10 średnic kotwy.

Za rzadkie rozmieszczenie kotew (np. co 2,5 m zamiast co 1,2 m) zmniejsza sztywność połączenia i pozwala na lokalne przesunięcia. Każda kotwa pracuje wtedy przy wyższym obciążeniu, a strefa wpływu jednej kotwy nie pokrywa sąsiedniej.

Brak podkładek stalowych pod nakrętkami kotew to trzeci błąd. Nakrętka dokręcona bezpośrednio na drewnie wciska się w podwalinę pod obciążeniem, tracąc 1-3 mm docisku w ciągu pierwszego roku. Podkładka stalowa 50×50×5 mm rozkłada siłę na powierzchnię 25 cm².

Użycie kotew ocynkowanych ogniowo bez uszczelnienia w betonie naraża na korozję w strefie przejścia metal-beton, szczególnie przy chlorkach z zimowej soli. Kotwy ze stali nierdzewnej A2 lub A4 kosztują 3-5x więcej, ale eliminują ten problem na 50+ lat.

Piąty błąd: pomijanie ankers w strefie mocowania hold-downów. Hold-down o nośności 20 kN wymaga kotwy w fundamencie o nośności co najmniej 25 kN ze współczynnikiem bezpieczeństwa. Zwykła szpilka M12 przenosi 8-10 kN, a to za mało ankers mechaniczny M16 o nośności 25-35 kN to minimum dla tej strefy.

Checklist wykonawcy

• Obliczenia konstruktora dla dwóch kierunków wiatru (N-S, E-W)
• Dobór systemu kotwienia typ złącza i gęstość rozmieszczenia
• Weryfikacja klasy betonu fundamentu (minimum C20/25 dla kotew mechanicznych)
• Sprawdzenie dostępu od góry decyzja o kątownikach bocznych
• Hold-downy w każdym narożniku i przy ścianach usztywniających
• Ciągłość połączenia: fundament → podwalina → słupki → strop
• Kontrola momentu dokręcenia kotew (zwykle 30-50 Nm dla M10)
• Membrana EPDM ciągła, z zakładkami 100 mm klejonymi taśmą butylową
• Pomiar niwelatorem po ułożeniu podkładek korekcyjnych
• Protokół odbioru z wpisem do dziennika budowy

Ramy prawne i normatywne

Projektowanie zakotwienia podwaliny opiera się na dwóch filarach normatywnych. Eurokod 5 (PN-EN 1995-1-1) definiuje wymagania dla konstrukcji drewnianych, w tym wartości obliczeniowe gęstości, wytrzymałości i współczynników materiałowych dla drewna iglastego C24 (charakterystyczna wytrzymałość na zginanie 24 MPa) i C27 (27 MPa). Eurokod 1 (PN-EN 1991-1-4) określa obciążenia wiatrem w trzech strefach Polski, z podstawową prędkością wiatru 22-26 m/s w zależności od lokalizacji.

Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) wymaga, by kotwienie było częścią projektu budowlanego, a nie decyzją wykonawcy na budowie. Zmiana typu kotwienia w trakcie realizacji wymaga wpisu do dziennika budowy i akceptacji kierownika, a w przypadku zmian istotnych także projektanta. Inspektor nadzoru inwestorskiego ma prawo żądać obliczeń nośności, jeśli uzna, że zaprojektowane rozwiązanie nie przeniesie obciążeń w danej lokalizacji.

Wizualizacja rozkładu obciążeń

Łańcuch decyzji zaczyna się od pomiaru niwelatorem, przechodzi przez dobór membrany i podkładek, a kończy na rozmieszczeniu kotew z uwzględnieniem obu mechanizmów zniszczenia przesuwu i obrotu. Każdy etap ma swoje widełki tolerancji wyrażone w milimetrach i kilowoltach, a każde przekroczenie tych wartości skraca żywotność budynku o lata, zanim jeszcze pojawią się pierwsze pęknięcia.

Przed przystąpieniem do prac warto zadać sobie jedno pytanie: czy ekipa wykonawcza ma doświadczenie w budownictwie szkieletowym, czy tylko w murowanym? Różnica w tolerancjach i narzędziach jest na tyle duża, że oszczędność na ekipie „od wszystkiego" zwykle wraca jako koszt napraw po 3-5 latach.
