Podwaliny do drzwi balkonowych – jak dobrać i zamontować bez błędów

Podwalina pod drzwi balkonowe to pozornie niewidoczny element, którego brak potrafi zrujnować nawet najdroższą stolarkę HS. Wilgoć wnika w próg, ramy tracą geometrię, a gwarancja producenta przestaje obowiązywać, bo w karcie montażowej widnieje zapis o podparciu progu na nośnym profilu. Tymczasem na rynku roi się od rozwiązań z PVC, XPS, kompozytów i drewna, które różnią się nośnością, współczynnikiem lambda i ceną. Wybór bywa tak samo mylący jak sam montaż, dlatego poniżej znajdziesz techniczny przewodnik oparty na normie PN-EN 14351-1 oraz doświadczeniu ekip montażowych pracujących z systemami podnoszono-przesuwnymi każdego dnia.

• Podwalina pod drzwi balkonowe HS i tarasowe podnoszono-przesuwne
• Wymiary i wysokości podwalin 80 mm, 100 mm, 120 mm czy 150 mm?
• Montaż podwaliny pod drzwi balkonowe krok po kroku
• Najczęstsze błędy inwestorów i wykonawców
• Porównanie materiałów: PVC, XPS, kompozyt i drewno
• Normy i wymagania prawne
• Jak dobrać podwalinę do konkretnej sytuacji
• Konsekwencje rezygnacji z podwaliny

Podwalina pod drzwi balkonowe HS i tarasowe podnoszono-przesuwne

Systemy HS, nazywane też podnoszono-przesuwnymi, przenoszą na próg obciążenia rzędu 300-400 kg na skrzydło. Taka masa wymaga podparcia o nośności co najmniej 0,30 N/mm², a najlepiej 0,50 N/mm², bo drzwi pracują pod pełnym obciążeniem użytkownika przy każdym otwarciu.

Podwalina pod drzwi balkonowe HS pełni jednocześnie trzy funkcje: rozkłada masę skrzydła na większą powierzchnię podłogi, eliminuje mostek termiczny na styku ościeża z posadzką, a także tworzy stabilną bazę pod regulację okuć. Bez niej regulacja zawiasów i prowadnic staje się loterią, a każde sezonowe ruchy budynku przenoszą się wprost na ramę.

W przypadku drzwi tarasowych podnoszono-przesuwnych stosuje się najczęściej profile o wysokości 80 mm, które odpowiadają typowej wysokości progu systemu HS. Niższa podwalina nie zapewni wystarczającego miejsca na izolację przeciwwilgociową, wyższa zaś utrudnia prawidłowe osadzenie ościeżnicy w warstwie termoizolacji.

Różnica między standardowym oknem a drzwiami HS jest kolosalna. Okno PCV o wymiarach 1500×1500 mm waży około 60 kg, a skrzydło HS o szerokości 3000 mm potrafi przekroczyć 300 kg. Stąd też podwalina pod drzwi balkonowe musi wytrzymać nacisk wielokrotnie większy niż pod zwykłym oknem, a jej rdzeń najczęściej wzmacnia się wkładką stalową lub kompozytową.

Na etapie projektu warto już wskazać wykonawcy konkretny typ profilu progowego. Systemy HS różnych marek różnią się bowiem rozstawem szyn jezdnych, co przekłada się na wymaganą szerokość podwaliny. Przy profilu 3-szynowym potrzebujesz podwaliny o szerokości co najmniej 180 mm, przy 2-szynowym wystarczy 140 mm. Dobranie odwrotnie skutkuje koniecznością podcinania izolacji, a to zawsze strata szczelności.

Dlaczego zwykła podwalina okienna nie wystarczy pod HS

Standardowa podwalina okienna 80 mm ma nośność około 0,20-0,25 N/mm² i jest projektowana pod obciążenia do 120 kg/mb. Drzwi HS przy trzymetrowym skrzydle generują 100 kg na każdy metr bieżący progu, a więc już na granicy wytrzymałości, bez żadnego zapasu bezpieczeństwa. Podwalina pod systemy HS powinna mieć rdzeń o nośności 0,40 N/mm², a najlepiej certyfikat ITB potwierdzający zastosowanie w stolarce przesuwnej.

Kolejna kwestia to współczynnik przenikania ciepła. Próg HS jest naturalnym mostkiem termicznym, bo przerywa ciągłość ocieplenia podłogi. Zwykła podwalina okienna z PVC o lambda 0,17 W/(m·K) pogarsza parametry progu jeszcze bardziej. Rozwiązaniem jest profil XPS o lambda 0,029-0,035 W/(m·K), który w połączeniu z wkładką kompozytową daje Uc na poziomie 0,80 W/(m²·K), spełniając wymogi Warunków Technicznych 2021 dla budynków energooszczędnych.

Wymiary i wysokości podwalin 80 mm, 100 mm, 120 mm czy 150 mm?

Wysokość podwaliny to pierwszy parametr, który musisz ustalić, zanim w ogóle zaczniesz przeglądać katalogi producentów. Wysokość ta wynika z trzech zmiennych: poziomu posadzki w stosunku do warstwy termoizolacji podłogi, typu progu drzwiowego oraz grubości planowanego ocieplenia podłogowego.

Podwalina okienna 80 mm to branżowy standard dla drzwi HS i większości tarasowych systemów podnoszono-przesuwnych. Tę wysokość dobierzesz w sytuacji, gdy posadzka w pomieszczeniu kończy się około 20-30 mm poniżej poziomu progu drzwi, a ocieplenie podłogi ma 150-200 mm wełny lub styropianu. Takie proporcje występują w większości domów jednorodzinnych budowanych od 2015 roku.

Podwalina 100 mm sprawdza się tam, gdzie projektant przewidział wyższy próg lub grubszą warstwę izolacji akustycznej podłogi. Stosuje się ją też przy oknach narożnych, gdzie różnica poziomów między strefą tarasową a salonem wymaga dodatkowego wyrównania. W takich przypadkach montażysta musi pamiętać, że każdy centymetr wysokości podwaliny to potencjalne pogorszenie izolacyjności termicznej ościeża, jeśli profil nie ma rdzenia XPS.

Podwalina 120 mm wchodzi do gry przy systemach HS z niskim progiem (zaledwie 20 mm) oraz w budynkach pasywnych, gdzie ocieplenie podłogi sięga 300 mm. Wysokość ta wymaga już wzmocnienia kompozytowego, bo sama komora PVC ugina się pod obciążeniem 300 kg przy rozstawie podpór co 1000 mm. Wytrzymałość na ściskanie rośnie wraz z gęstością rdzenia: XPS 300 kPa wystarczy pod standardowe HS, ale XPS 700 kPa jest konieczny pod systemy aluminiowe z potrójnymi szybami.

Podwalina 150 mm i wyższa to rozwiązanie niszowe, stosowane przy drzwiach tarasowych na podmurówce, w domach z wentylowaną podłogą na gruncie oraz w modernizacjach, gdzie nie można obniżyć poziomu progu. Wysokie podwaliny wymagają dodatkowego kotwienia chemicznego do podłoża, bo ich środek ciężkości przesuwa się w górę i siły boczne od skrzydła mogą je przewrócić.

Szerokość podwaliny a grubość muru

Szerokość podwaliny musi odpowiadać szerokości ościeża, ale z uwzględnieniem warstwy docieplenia. W ścianie jednowarstwowej z betonu komórkowego 24 cm podwalina 240 mm leży na murze bez wysunięcia, ale w ścianie dwuwarstwowej z 18 cm betonu i 20 cm styropianu potrzebujesz już podwaliny 380-400 mm, żeby objąć całą grubość ościeża.

Częstym błędem jest dobieranie podwaliny węższej niż mur, a następnie doszczelnianie pianką wystających fragmentów. Pianka montażowa w takim miejscu pracuje pod obciążeniem, szybko traci elastyczność i po dwóch sezonach zaczyna przepuszczać wodę. Konsekwencja to zawilgocenie styropianu, a w skrajnych przypadkach korozja kotew okiennych.

Montaż podwaliny pod drzwi balkonowe krok po kroku

Montaż podwaliny pod drzwi balkonowe HS to pięć etapów, z których każdy wpływa na trwałość całego systemu. Pominięcie któregokolwiek skutkuje tym samym: utratą gwarancji, mostkami termicznymi i pękaniem ościeży w ciągu 3-5 lat.

1. Przygotowanie podłoża

Podłoże pod podwalinę musi być równe, suche i nośne. Dopuszczalna tolerancja nierówności wynosi 2 mm na 1 metr bieżący, co weryfikujesz łatą aluminiową o długości 2 m. Przy większych odchyłkach konieczne jest szlifowanie lub wylanie cienkiej warstwy wyrównującej, bo podwalina pod obciążeniem 300 kg nie toleruje punktowych podparć, które powodują jej pękanie.

Wilgotność podłoża nie może przekraczać 4% masowo w przypadku betonu, co mierzysz wilgotnościomierzem CM. Mokre podłoże zamknie pod podwaliną wodę, która przy pierwszym mrozie rozsadzi strukturę materiału. W praktyce montażysta czeka z podwaliną minimum 28 dni od wylania wylewki, chyba że zastosowano wylewkę anhydrytową szybkoschnącą.

2. Poziomowanie i podparcie

Podwalina pod drzwi balkonowe wymaga ustawienia w idealnym poziomie w obu kierunkach. Stosuje się tu podkładki regulacyjne z PVC lub twardego XPS o grubości od 2 do 10 mm, rozmieszczone co 300 mm. Podkładki miękkie, na przykład kawałki drewna, ugniatają się pod obciążeniem, co po roku skutkuje przechyłem progu o 3-5 mm i rozszczelnieniem drzwi.

Przy rozstawie podparć większym niż 600 mm podwalina zaczyna pracować jak belka i ugina się w środku. Dlatego przy drzwiach HS o szerokości 3000 mm montuje się przynajmniej cztery punkty podparcia: dwa przy krawędziach, dwa w połowie rozstawu. Wzmocnienie kompozytowe wewnątrz podwaliny przenosi obciążenia rozproszone, ale tylko wtedy, gdy podparcia znajdują się w strefach wzmocnień.

3. Ustawienie podwaliny

Podwalinę ustawia się na podkładkach, a następnie kotwi mechanicznie do podłoża kotwami ramowymi co 600 mm. Kotwy muszą wchodzić w podłoże na głębokość minimum 50 mm, a w betonie zbrojonym 40 mm. Kotwy rozporowe plastikowe nie utrzymają obciążenia drzwi HS i dlatego nie powinny być stosowane w tej aplikacji.

Przed ustawieniem ościeżnicy drzwiowej warto sprawdzić, czy podwalina nie ma widocznych uszkodzeń mechanicznych. Pęknięcia powstałe w transporcie rozwijają się pod obciążeniem i w ciągu roku potrafią przeciąć cały profil. Taki element nie nadaje się do montażu i wymaga wymiany, nawet jeśli uszkodzenie wygląda kosmetycznie.

4. Uszczelnienie i izolacja

Styk podwaliny z podłożem uszczelnienia się taśmą bitumiczną modyfikowaną lub membraną EPDM o grubości 1,2 mm. Taśma musi zachodzić na podwalinę minimum 50 mm i na podłogę 80 mm, tworząc wannę uszczelniającą. Pianka montażowa w tym miejscu nie wystarczy, bo nie jest paroszczelna od spodu i przepuszcza wilgoć gruntową przy braku hydroizolacji podposadzkowej.

Szczelinę między podwaliną a murem wypełnia się pianką niskoprężną, która nie wypiera podwaliny przy ekspansji. Pianka wysokoprężna potrafi wygiąć profil o 2-3 mm w ciągu kilku godzin, a to wystarczy, żeby drzwi HS straciły płynność przesuwu. Po utwardzeniu pianki nadmiar obcina się nożem, a styk zabezpiecza taśmą paroszczelną od strony pomieszczenia.

5. Montaż okna lub drzwi na podwalinie

Ościeżnicę drzwi HS ustawia się na podwalinie z przekładkami dystansowymi przy narożnikach, a następnie reguluje się w pionie i poziomie. Kliny montażowe rozmieszcza się co 400 mm, a ich docisk kontrolowany jest kluczem dynamometrycznym, żeby nie przekroczyć momentu 5 Nm na kotwie.

Po ustawieniu ościeżnicy weryfikuje się przekątne, które nie mogą różnić się o więcej niż 2 mm na 3 metry. Różnica 5 mm oznacza, że skrzydło HS o masie 350 kg będzie klinować się w prowadnicy przy każdym otwarciu, a naprężenia w ramie skrócą żywotność uszczelek nawet o połowę.

Najczęstsze błędy inwestorów i wykonawców

Brak podwaliny pod dużymi oknami i drzwiami tarasowymi to błąd numer jeden, który widuję na polskich budowach niemal co tydzień. Inwestorzy tłumaczą decyzję oszczędnością 200-400 zł, nie zdając sobie sprawy, że mostek termiczny w progu odpowiada za 15-20% strat ciepła całej przegrody.

Drugi grzech to zastosowanie podwaliny drewnianej bez impregnacji. Drewno w kontakcie z wylewką cementową chłonie wilgoć, pęcznieje, a po dwóch sezonach grzybni rozkłada się na pył. Pod drzwiami HS oznacza to utratę podparcia progu i pękanie ościeży wzdłuż przekątnej. Koszt wymiany takiej podwaliny to kilka tysięcy złotych, nieporównywalnie więcej niż różnica cenowa między drewnem a PVC.

Trzeci błąd: kotwienie podwaliny na kotwy plastikowe. Kotwy te, dedykowane do lekkich profili okiennych, nie przenoszą sił ścinających generowanych przez ciężkie skrzydło HS. Po roku od montażu zaczynają się wysuwać z podłoża, a próg opada o 3-4 mm, blokując przesuw skrzydła.

Czwarty problem to montaż podwaliny na mokrym lub niewyrównanym podłożu. Nierówności powyżej 2 mm/mb powodują punktowe naprężenia, które pękają profil w ciągu 12-18 miesięcy. Mokre podłoże zamyka wilgoć w strukturze podwaliny i przy pierwszym mrozie tworzy mikropęknięcia, niewidoczne gołym okiem, ale doskonale wyczuwalne pod stopą.

Piąty błąd, często spotykany przy modernizacjach, to dobieranie podwaliny do już zamontowanych drzwi, a nie odwrotnie. Zdarza się, że wykonawca montuje drzwi HS na bloczkach betonowych, a po roku wraca z podwaliną, żeby poprawić izolacyjność. Takie rozwiązanie zawsze jest gorsze niż montaż od zera, bo nie da się już prawidłowo uszczelnić styku drzwi z murem bez demontażu ościeżnicy.

Porównanie materiałów: PVC, XPS, kompozyt i drewno

Każdy z czterech głównych materiałów podwalin okiennych i drzwiowych ma swoje mocne oraz słabe strony, które warto poznać, zanim zdecydujesz się na konkretny produkt.

Podwaliny PVC

Podwaliny z twardego PVC to najtańsze rozwiązanie na rynku, kosztujące od 35 do 70 PLN/mb przy wysokości 80 mm. Materiał ten nie chłonie wilgoci, nie wymaga impregnacji i zachowuje geometrię przez dekady. Pod standardowe okna PCV sprawdza się doskonale, ale pod drzwi HS jego nośność bywa niewystarczająca, o ile rdzeń nie został wzmocniony stalą lub kompozytem włóknistym.

Kiedy NIE stosować PVC: pod drzwi aluminiowe HS o masie skrzydła powyżej 350 kg, w strefach narażonych na silne nasłonecznienie (PVC mięknie powyżej 65°C) oraz tam, gdzie wymagana jest klasa palności A2. PVC pod wpływem ognia wydziela chlorowodór, co w budynkach użyteczności publicznej dyskwalifikuje je bez dodatkowej okładziny.

Podwaliny XPS (polistyren ekstrudowany)

XPS to złoty standard pod drzwi balkonowe, łączący niską lambdę 0,029-0,035 W/(m·K) z nośnością 0,30-0,70 N/mm² w zależności od gęstości. Gęstość 300 kPa wystarcza pod okna, ale pod drzwi HS konieczne jest 500-700 kPa, co przekłada się na cenę 80-140 PLN/mb.

Kiedy NIE stosować XPS: w miejscach narażonych na kontakt z rozpuszczalnikami organicznymi (aceton, benzen), które rozpuszczają strukturę polistyrenu, oraz w aplikacjach wymagających klasy odporności ogniowej EI 60 i wyższej. XPS bez okładziny cementowej nie spełnia tych wymogów.

Podwaliny kompozytowe

Kompozyty na bazie włókna szklanego lub włókna węglowego w matrycy polimerowej to nowoczesna odpowiedź na potrzeby domów pasywnych. Nośność 0,50-0,80 N/mm² przy lambda 0,040 W/(m·K) daje Uc na poziomie 0,70 W/(m²·K), co spełnia wymogi budynków zeroenergetycznych. Cena jest jednak wysoka: 150-250 PLN/mb.

Kiedy NIE stosować kompozytów: w budynkach z ograniczonym budżetem, gdzie relacja kosztów do korzyści nie uzasadnia inwestycji, oraz w aplikacjach narażonych na promieniowanie UV bez osłony. Żywice polimerowe degradują pod wpływem słońca, co w ciągu 8-10 lat obniża ich wytrzymałość o 20-30%.

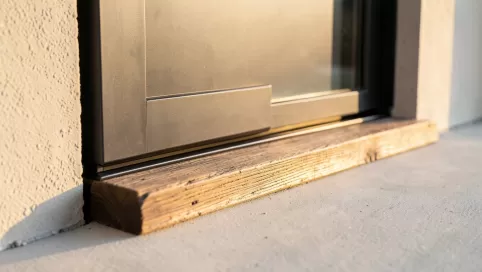

Podwaliny drewniane

Drewno impregnowane ciśnieniowo klasy C24 to tradycyjne rozwiązanie, wciąż popularne w budownictwie drewnianym i przy oknach montowanych w konstrukcjach szkieletowych. Nośność 0,40 N/mm² jest porównywalna z XPS, ale lambda 0,13 W/(m·K) oznacza gorszą izolacyjność termiczną o 300%.

Kiedy NIE stosować drewna: w ścianach murowanych z dociepleniem zewnętrznym, gdzie podwalina styka się z mokrą wylewką, oraz wszędzie tam, gdzie wilgotność powietrza regularnie przekracza 70%. Nawet impregnacja ciśnieniowa nie chroni drewna w 100% przed grzybami w takich warunkach.

Normy i wymagania prawne

Podwaliny pod drzwi balkonowe podlegają wymaganiom normy PN-EN 14351-1 dotyczącej okien i drzwi zewnętrznych, a także PN-EN 13163 dla wyrobów z polistyrenu ekstrudowanego. W budynkach energooszczędnych kluczowe znaczenie ma współczynnik przenikania ciepła Uc, który od 2021 roku nie może przekraczać 0,90 W/(m²·K) dla drzwi balkonowych w budynkach nowych.

Eurokod 1 (PN-EN 1991-1) definiuje obciążenia użytkowe, które podwalina musi przenieść, uwzględniając współczynnik bezpieczeństwa 1,35. W praktyce oznacza to, że podwalina pod drzwi HS musi wytrzymać 135% obciążenia nominalnego skrzydła, co przy masie 300 kg daje wymaganą nośność 0,27 N/mm² dla najmniejszych profili.

Warunki Techniczne 2021 (§ 328) wprowadzają obowiązek eliminacji mostków termicznych na styku ościeża z podłogą, a podwalina jest jednym z elementów umożliwiających spełnienie tego wymogu. Audytor energetyczny sprawdza ciągłość izolacji w progu, a brak podwaliny o odpowiedniej lambdzie skutkuje obniżeniem klasy energetycznej budynku.

Jak dobrać podwalinę do konkretnej sytuacji

Dobór podwaliny to decyzja, którą najlepiej podjąć na etapie projektu, kiedy znana jest jeszcze geometria progu, masa skrzydła i grubość ocieplenia podłogi. W praktyce jednak większość inwestorów wybiera podwalinę w trakcie montażu stolarki, co prowadzi do kompromisów obniżających jakość.

Pod drzwi HS o skrzydle do 250 kg i szerokości do 2500 mm wystarczy podwalina XPS 300 kPa o wysokości 80 mm i szerokości równej grubości muru. To rozwiązanie kosztuje 70-100 PLN/mb i przy poprawnym montażu zapewnia Uc na poziomie 0,85 W/(m²·K), spełniając WT 2021.

Pod drzwi HS o skrzydle 250-400 kg i szerokości 2500-3500 mm sięgnij po podwalinę XPS 500 kPa lub kompozyt o wysokości 80-100 mm. Koszt wzrasta do 120-180 PLN/mb, ale zyskujesz zapas bezpieczeństwa na wypadek intensywnej eksploatacji oraz gwarancję producenta stolarki, który wymaga podparcia o nośności minimum 0,40 N/mm².

Pod drzwi tarasowe podnoszono-przesuwne w systemie aluminiowym z potrójnymi szybami (masa skrzydła do 500 kg) potrzebujesz podwaliny kompozytowej 120 mm o nośności 0,60 N/mm². Taki profil kosztuje 200-280 PLN/mb, ale jest jedynym rozwiązaniem, które wytrzyma obciążenie bez ugięcia w czasie.

Konsekwencje rezygnacji z podwaliny

Rezygnacja z podwaliny pod drzwi balkonowe to oszczędność pozorna, która w cyklu życia budynku zamienia się w stratę. Mostki termiczne w progu odpowiadają za 15-20% strat ciepła przegrody, a przy cenie gazu ziemnego na poziomie 0,35 PLN/kWh oznacza to dodatkowe 600-900 PLN rocznie w domu 150 m².

Wilgoć wnikająca przez nieszczelny próg prowadzi do rozwoju grzybów i pleśni, które w ciągu 3-5 lat niszczą tynki, parkiet i ościeżnicę. Koszt remontu takiego uszkodzenia to 15 000-40 000 PLN, czyli wielokrotnie więcej niż koszt podwaliny na cały dom, który rzadko przekracza 1500 PLN.

Utrata gwarancji na okna i drzwi to trzecia konsekwencja. Producenci stolarki w kartach gwarancyjnych zastrzegają montaż na podwalinie o określonej nośności, a brak tego elementu lub podparcie na bloczkach betonowych automatycznie anuluje gwarancję. Wymiana skrzydła HS o wartości 8000-12 000 PLN w 10. roku użytkowania to bolesny czek za pozorną oszczędność.

Warto też pamiętać, że brak podwaliny utrudnia późniejszą regulację okuć. Drzwi HS mają precyzyjne mechanizmy podnoszenia, których ustawienie zależy od geometrii progu. Przy braku podwaliny regulacja jest jednorazowa i po roku wymaga ponownego wezwania serwisu, co kosztuje 400-700 PLN za wizytę.

Podwalina pod drzwi balkonowe to jeden z tych elementów budynku, o których nikt nie pamięta, gdy wszystko działa prawidłowo, i których brak daje o sobie znać przy każdym rachunku za ogrzewanie. Wybór XPS 500 kPa o wysokości 80 mm i szerokości dopasowanej do muru to bezpieczna inwestycja, która zwraca się w ciągu 2-3 sezonów grzewczych, a posługiwanie się tabelą wymiarów i nośności z niniejszego przewodnika pozwala uniknąć błędów kosztujących gwarancję i komfort na lata.
