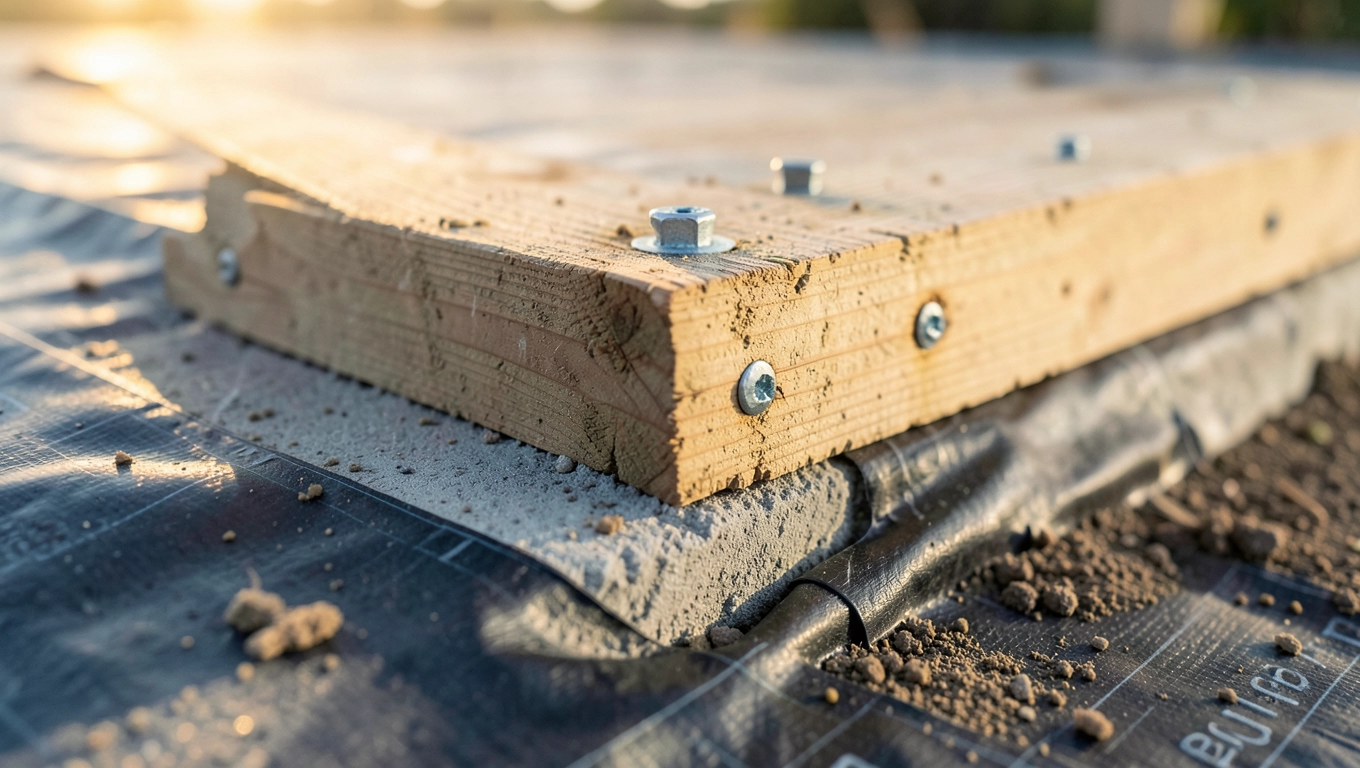

Montaż podwaliny na fundamencie: kotwienie, które trzyma dom

Brak kotwienia podwaliny do fundamentu to jeden z tych błędów, które przez pierwszy rok wyglądają niewinnie, a po trzeciej zimie odsłaniają rachunek na dziesiątki tysięcy złotych. W Polsce szkieletowe domy jednorodzinne stanowią dziś około 12-15% nowych realizacji, a ubytki w połączeniach dolnego wiązania z ławą należą do trzech najczęstszych przyczyn uszkodzeń tego typu konstrukcji wynika z analiz Polskiego Związku Inżynierów i Techników Budownictwa. Przy obciążeniach wiatrem w strefach I i II sięgających 0,3-0,5 kN/m² oraz obciążeniach użytkowych stropu rzędu 1,5-2,0 kN/m², jedna nieprawidłowo osadzona kotwa potrafi uruchomić łańcuch zniszczeń w całej bryle budynku. Poniżej rozkład tego tematu tak, żeby po przeczytaniu wiedzieć nie tylko „co wstawić", ale przede wszystkim „dlaczego akurat to i w tym miejscu".

• Kotwienie podwaliny do fundamentu: śruby, szpilki i kątowniki
• Błędy przy mocowaniu podwaliny, które kosztują tysiące złotych
• Kotwienie ściany szkieletowej do fundamentu: prefab vs. montaż na budowie

Kotwienie podwaliny do fundamentu: śruby, szpilki i kątowniki

Ława fundamentowa po 28 dniach od zabetonowania osiąga zwykle 70-80% wytrzymałości projektowanej, a po pełnym sezonie wartość zbliżoną do normatywnej. Dopiero w tak stwardniałym podłożu kotwy mogą przenieść pełne nośności podawane przez producentów. Zbyt wczesny montaż, gdy beton ma poniżej 60% wytrzymałości, powoduje wyrywanie stożka betonu wokół trzpienia, a nie pracę mechaniczną łącznika.

Trzy podstawowe rozwiązania mechaniczne różnią się przede wszystkim sposobem przenoszenia obciążeń. Śruby wklejane w otwory wiercone w ławie działają na zasadzie połączenia chemicznego żywica wypełnia nierówności, tworząc z betonem jednorodny blok. Kotwy mechaniczne (rozporowe) przenoszą siły dzięki klinowaniu segmentów o stalowy stożek. Gwoździe wstrzeliwane wbijają się w powierzchnię ławy, a ich nośność zależy głównie od twardości betonu w klasie C20/25 osiągają zwykle 2,5-3,5 kN na wyrwanie, w C30/37 już 4,0-5,0 kN.

Przy podwalinie z drewna świerkowego lub sosnowego o przekroju 45×145 mm lub 45×195 mm, najczęściej stosuje się układ kotew co 120 cm wzdłuż obwodu i co 60-80 cm w strefach narożnych. Rozstaw ten wynika z obliczeń wg Eurokodu 5 (PN-EN 1995-1-1), gdzie nośność pojedynczego łącznika mnoży się przez efektywną liczbę łączników w szeregu. Śruby o średnicy 16 mm, klasie 8.8, rozmieszczone właśnie co 120 cm, przenoszą obciążenia ścinające rzędu 8-10 kN każda.

Grubość samej podwaliny nie wpływa istotnie na nośność połączenia liczy się średnica łącznika i jego zakotwienie w betonie. Drewno klasy C24 o grubości 45 mm przenosi te same siły co 95 mm, o ile kotwa przechodzi przez cały przekrój i jest dociśnięta podkładką stalową o średnicy minimum 3× średnica trzpienia. To dlatego normy dopuszczają tak szeroki zakres grubości ważna jest geometria, nie objętość materiału.

Niedozwolone jest stosowanie samych gwoździ wstrzeliwanych jako jedynego kotwienia w budynku powyżej 80 m² lub w strefie wiatrowej II i wyższej. Wynika to z faktu, że nośność na ścinanie pojedynczego gwoździa spada o 40-50% pod obciążeniem cyklicznym, jakim jest wieloletnia praca wiatru. Gwoździe nadają się jako mocowanie pomocnicze lub tymczasowe, nie jako docelowe zabezpieczenie bryły budynku.

Błędy przy mocowaniu podwaliny, które kosztują tysiące złotych

Najczęstszy błąd wykonawczy to kotwienie wyłącznie przez podwalinę, z pominięciem słupków skrajnych. Taka ściana potrafi przesunąć się o 2-3 cm względem ławy już po pierwszym sezonie, a po trzech latach o 5-8 cm. Mechanizm jest prosty: wiatr boczny działa na poszycie jak żagiel, a jedynym elementem przejmującym moment obrotowy pozostaje tarcie między drewnem a betonem. Gdy jest ono zbyt niskie (współczynnik 0,3-0,4 dla suchego drewna na betonie), ściana obraca się wokół dolnej krawędzi.

Drugie powszechne uchybienie to zbyt mały rozstaw kotew. Oszczędzając 2-3 sztuki na obwodzie domu 10×10 m, wykonawca zmniejsza nośność całego wiązania o 15-20%. Pojedyncza śruba M10 wklejana kosztuje 20 zł, a wymiana całej podwaliny z powodu jej wyrwania 8 000-15 000 zł. Proporcja jest więc niekorzystna dla portfela, choć na pierwszy rzut oka wygląda na drobnostkę.

Trzecia grupa błędów dotyczy braku izolacji przeciwwilgociowej między podwaliną a ławą. Bez przekładki z papy asfaltowej lub folii PE drewno wchłania wilgoć z betonu, pęcznieje i po kilku miesiącach traci 10-15% wytrzymałości na ściskanie. To z kolei rozluźnia połączenia śrubowe. W skrajnych przypadkach podwalina „odchodzi" od ławy o 3-5 mm, tworząc szczelinę, w którą wnika woda opadowa.

Czwarta kategoria to kotwy osadzone pod kątem. Wykonawca wierci otwór pod śrubę nachyloną o 5-10° od pionu, bo tak wygodniej. Taka geometria zmniejsza nośność na ścinanie o 20-30%, ponieważ składowa pozioma siły działa na beton nieosiowo. Każda kotwa powinna być ustawiona prostopadle do powierzchni ławy z tolerancją ±2°.

Piąty błąd montaż na brudnej lub mokrej ławie. Pył, mleczko cementowe i woda stojąca w otworach obniżają przyczepność żywicy o 40-60%. Przed wklejaniem kotew otwór trzeba przedmuchać sprężonym powietrzem i przetrzeć szczotką. Zaniedbanie tej czynności to różnica między kotwą trzymającą 10 kN a taką, która wychodzi z betonu przy 4 kN.

Kotwienie ściany szkieletowej do fundamentu: prefab vs. montaż na budowie

Prefabrykowana ściana szkieletowa przyjeżdża na budowę z zamontowanym poszyciem, oknami, a czasem nawet z warstwą elewacyjną. Jej masa sięga 80-120 kg/m², a w przypadku ścian z ociepleniem z wełny mineralnej i płyt OSB 140-180 kg/m². Tak ciężki element wymaga kotwienia przejmującego nie tylko siły poziome, ale i moment obrotowy powstający przy jego stawianiu dźwigiem. Standardowe śruby M16 w rozstawie 80 cm, wklejone w ławę jeszcze przed montażem prefabrykatu, rozwiązują ten problem.

Tradycyjny montaż na budowie daje większą elastyczność. Ekipa ustawia podwalinę, kotwi ją do ławy, a dopiero potem wznosi słupki i górne wiązanie. W tym wariancie można poprawić błędy wymiarowe na bieżąco, a każdy łącznik jest widoczny i kontrolowany. Czas montażu rośnie jednak z 2-3 dni do 2-3 tygodni. Według raportu GUS z 2024 roku, średni czas realizacji stanu surowego zamkniętego w technologii szkieletowej w Polsce wynosi 6-9 tygodni dla domu 120 m².

W prefabrykacji pojawia się problem ściany zamkniętej, czyli takiej, w której poszycie szczelnie pokrywa całą ramę. Klasyczne kotwienie od zewnątrz przez podwalinę staje się wtedy niemożliwe bez demontażu fragmentu poszycia. Rozwiązaniem są śruby wklejane w ławę i przechodzące od dołu przez otwory technologiczne wykonane w poszyciu, albo systemowe kątowniki SC2P mocowane od wewnątrz przez płytę OSB do słupków skrajnych, a następnie do fundamentu.

Case study z realizacji domu 145 m² w technologii szkieletowej pod Poznaniem (dane z raportu PZITB 2025): zastosowanie kątowników SC2P przy prefabrykowanych ścianach zamkniętych skróciło czas montażu na budowie z 9 do 4 dni. Koszt materiałowy wzrósł o 3 200 zł, ale oszczędność na robociźnie wyniosła 11 500 zł. Zwrot z inwestycji w lepsze okucia sięgnął 260%.

Kiedy NIE stosować danego rozwiązania? Kotew mechanicznych M12 unika się w betonie klasy poniżej C20/25 materiał jest zbyt kruchy, segmenty rozporowe wyłamują stożek betonu zamiast się zaklinować. Gwoździ wstrzeliwanych nie używa się w strefach wiatrowych II i wyższych jako jedynego mocowania. Kątowników BNV33 nie montuje się na słupkach o przekroju mniejszym niż 45×145 mm zbyt mała powierzchnia docisku powoduje wciskanie łącznika w drewno. Śrub wklejanych nie aplikuje się w temperaturze poniżej 5°C bez podgrzewania żywicy wiązanie chemiczne nie zachodzi prawidłowo przy niskiej temperaturze podłoża.

Wymagania normatywne i odbiór kotwienia

Eurokod 5 (PN-EN 1995-1-1) oraz Eurokod 6 (PN-EN 1996) definiują rozkład sił, jakie musi przenieść połączenie dolnego wiązania z fundamentem. Dla domu jednorodzinnego w strefie wiatrowej II, obciążenie poziome na ścianę szczytową sięga 3,5-5,0 kN/mb. Tę siłę musi przejąć suma nośności kotew na długości ściany, z uwzględnieniem współczynnika materiałowego γM = 1,3 oraz współczynnika obciążenia γG = 1,35.

W praktyce oznacza to, że ściana o długości 10 m wymaga łącznej nośności kotew rzędu 50-70 kN na ścinanie, rozłożonej na 8-10 punktów mocowania. Same śruby wklejane M16 w rozstawie 120 cm dają tu zapas bezpieczeństwa wynoszący 2,0-2,5 w stosunku do obciążeń obliczeniowych. To wartość komfortowa, ale nie nadmierna w strefach przybrzeżnych (wiatr > 0,6 kN/m²) trzeba ją podnieść do 3,0.

Checklista odbioru kotwienia podwaliny przydaje się na każdej budowie, niezależnie od doświadczenia ekipy. Dziesięć punktów do sprawdzenia:

• Klasa betonu ławy potwierdzona wpisem do dziennika budowy (minimum C20/25 dla kotew mechanicznych, C16/20 dla wklejanych)
• Ława sucha, czysta, bez mleczka cementowego w strefie montażu kotew
• Izolacja przeciwwilgociowa (papa asfaltowa lub folia PE 0,3 mm) ułożona pod podwaliną na całej długości
• Rozstaw kotew zgodny z projektem, tolerancja ±20 mm
• Śruby ustawione prostopadle do ławy, odchylka mniejsza niż 2°
• Głębokość zakotwienia zgodna z kartą techniczną (zwykle 80-120 mm dla M10, 100-150 mm dla M16)
• Momenty dokręcenia śrub kontrolowane kluczem dynamometrycznym, wartości wg katalogu producenta
• Kotwy rozmieszczone symetrycznie względem słupków narożnych i w miejscach połączeń ścian
• Brak widocznych rys i ubytków w betonie wokół kotew po ich dokręceniu
• Protokół odbioru z dokumentacją fotograficzną każdego punktu mocowania

Schemat rozmieszczenia kotew w ścianie zewnętrznej warto sobie wyobrazić jako trzy niezależne strefy. Pierwsza to obwód dolny podwalina kotwiona co 120 cm, ze zwiększonym zagęszczeniem do 60-80 cm w narożnikach i przy otworach okiennych powyżej 1,8 m. Druga to słupki skrajne każdy słup narożny i przy otworze większym niż 1,2 m mocowany dodatkowo kątownikiem SC2P do ławy. Trzecia to strefa progu drzwi balkonowych i przesuwnych tu kotwy rozmieszcza się co 40-50 cm ze względu na koncentrację naprężeń od nierównomiernego obciążenia.

Dane z 2025 roku wskazują, że w Polsce przybywa rocznie około 18 000-22 000 domów szkieletowych. Wśród nich rośnie odsetek prefabrykacji z 35% w 2022 do 48% w 2025. Ta zmiana wymusza stosowanie rozwiązań kotwowych, które działają w ścianie zamkniętej, czyli kątowników dwuczęściowych i kotew chemicznych osadzanych w ławie przed montażem paneli.

Trzy rzeczy, które decydują o jakości kotwienia podwaliny: odpowiednia klasa betonu ławy (minimum C20/25, kontrolowana po 28 dniach), właściwy rozstaw kotew wynikający z obliczeń wg Eurokodu 5, oraz połączenie kotwienia podwaliny z mocowaniem słupków skrajnych. Pominięcie któregokolwiek z tych elementów przekłada się na konkretne uszkodzenia w ciągu 2-5 lat od zakończenia budowy. Dobrze wykonane kotwienie nie wymaga żadnych dodatkowych zabiegów przez cały okres użytkowania budynku.
